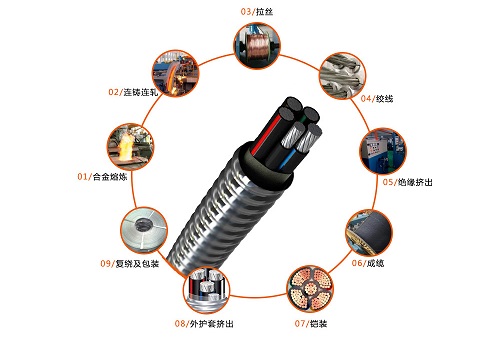

鋁合金電纜優(yōu)異的實(shí)際使用性能及其超高的性?xún)r(jià)比優(yōu)勢(shì)，越來(lái)越多的被廣大工程用戶(hù)所認(rèn)可；在實(shí)際配電工程中，大量的工程用戶(hù)需要將原有的銅芯電纜設(shè)計(jì)改為鋁合金電纜應(yīng)用方案，目的是優(yōu)化原有設(shè)計(jì)標(biāo)準(zhǔn)同時(shí)大幅度的降低整個(gè)工程的線(xiàn)纜綜合造價(jià)；那在實(shí)際工程項(xiàng)目中，我們?nèi)绾我?guī)范的將原有銅芯電纜對(duì)應(yīng)轉(zhuǎn)換為性能一致的鋁合金電纜呢？

對(duì)比以上鋁合金導(dǎo)體和銅導(dǎo)體：

1、電氣性能：當(dāng)通過(guò)緊壓合股技術(shù)生產(chǎn)的合金導(dǎo)體的外徑比銅導(dǎo)體大1.1~1.2倍，鋁合金導(dǎo)體和銅導(dǎo)體的電氣性能一致；但質(zhì)量相同時(shí)鋁合金導(dǎo)體的導(dǎo)電性能是銅導(dǎo)體的2倍。

2、抗拉強(qiáng)度：鋁合金導(dǎo)體只有銅導(dǎo)體的一半（113.8：220MPa，是純鋁的1.5倍），由于鋁合金導(dǎo)體的密度只有銅導(dǎo)體的30.4%，因而即使鋁合金導(dǎo)體截面積提高到銅導(dǎo)體截面積的150%，鋁合金導(dǎo)體的重量也只有銅導(dǎo)體的45%，這使得鋁合金導(dǎo)體的抗拉強(qiáng)度相對(duì)于銅導(dǎo)體還有一定的優(yōu)勢(shì)。

3、延伸性能：通過(guò)以上表中可看到在斷裂伸長(zhǎng)率上，鋁合金導(dǎo)體和銅導(dǎo)體基本相同。

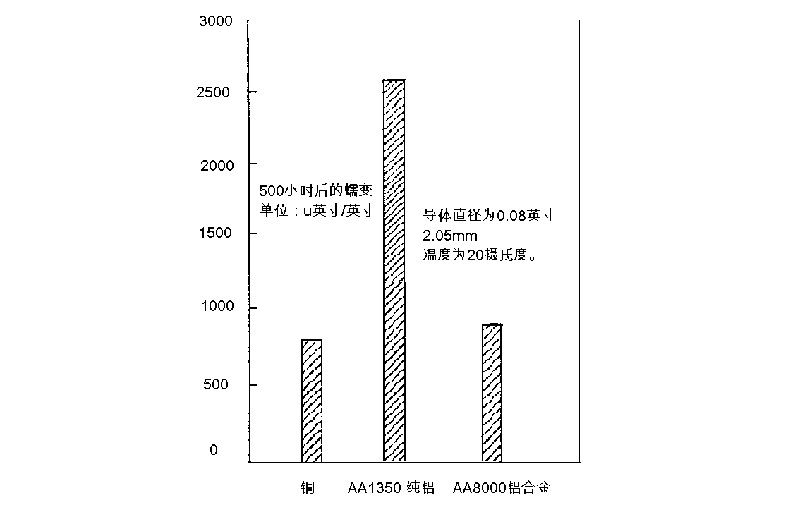

4、抗蠕變性能：銅、純鋁、鋁合金導(dǎo)體，在通過(guò)500小時(shí)的蠕變?cè)囼?yàn)中，可以看到，和純鋁導(dǎo)體相比，鋁合金導(dǎo)體的抗蠕變性能約是純鋁的280%，和銅導(dǎo)體基本一致。

5、屈服強(qiáng)度：鋁合金導(dǎo)體的屈服強(qiáng)度（53.9）和銅導(dǎo)體基本一致（60），是純鋁的200%

6、連接可靠性：電力電纜導(dǎo)體用壓接型銅、鋁接線(xiàn)端子和連接管標(biāo)準(zhǔn)GB14315-2008已經(jīng)正式實(shí)施，在該標(biāo)準(zhǔn)中，也已正式將銅鋁過(guò)渡端子寫(xiě)入標(biāo)準(zhǔn)，為合金電纜和銅排以及銅的電氣設(shè)備連接提供了理論依據(jù)。合金導(dǎo)體無(wú)論是在美國(guó)佐治亞電力實(shí)驗(yàn)室還是上海電纜研究所的熱循環(huán)實(shí)驗(yàn)都表明合金電纜的連接是安全可靠的，實(shí)驗(yàn)報(bào)告數(shù)據(jù)顯示，其連接的可靠性甚至比銅導(dǎo)體的還要穩(wěn)定。

結(jié)論：

鋁合金電纜和銅芯電纜在同截面同等長(zhǎng)度的情況下，其導(dǎo)電率是銅電纜的６１．８％，載流量約為銅電纜的７８％，但其質(zhì)量不到同等電氣性能銅纜的一半。根據(jù)電纜截面的規(guī)格分布，將鋁合金電纜的截面增大１．５倍左右，載流量與電壓降等電氣參數(shù)與銅纜相當(dāng)，因此在已知銅電纜型號(hào)規(guī)格的前提下，只需按照70及70以下小規(guī)格的銅纜對(duì)應(yīng)使用加大一個(gè)規(guī)格的鋁合金電纜，95及95以上直接對(duì)應(yīng)使用加大兩個(gè)個(gè)規(guī)格的鋁合金電纜即可，其電氣性能、機(jī)械性能及相應(yīng)的應(yīng)用指標(biāo)與原銅芯電纜設(shè)計(jì)標(biāo)準(zhǔn)一致，其實(shí)際使用性能更優(yōu)于原有的銅芯電纜設(shè)計(jì)標(biāo)準(zhǔn)。

以上資料引用于《華星合金電纜研究院》，相關(guān)判定及指標(biāo)僅供參考，具體性能參數(shù)以第三方檢測(cè)依據(jù)為準(zhǔn)。
