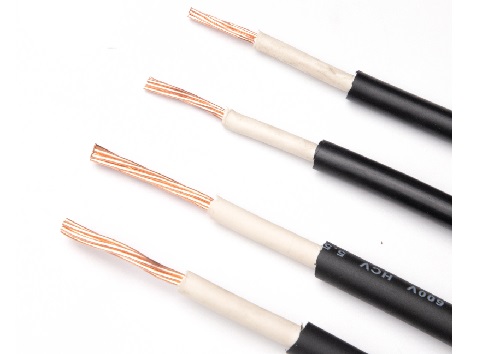

在光伏系統中，我們需要使用的三種電纜：光伏電纜、交流電纜和接地電纜。我們都知道，光伏電纜通常鋪設在室外，需要防止潮濕、陽光直射、低溫和紫外線。所以你必須選擇光伏專業電纜，這是常規電纜無法替代的，而TUV認證的光伏電纜有紫外線防護、絕緣保護和直流耐壓，通常為600V直流電纜和1500V直流，優于常規電纜。比較常用的布線是PV1-F4平方。

接地電纜主要用于太陽能系統防雷接地。我們只需要確定我們用來滿足系統接地電阻要求的接地電纜。

交流電纜用于將逆變器的交流輸出連接到電網。它們通常安裝在室外，因此它們也需要與光伏直流電纜相同的保護特性。由于逆變器的輸出電流不同，交流電纜的選擇變得更加復雜。目前，選擇交流電纜的主要依據是電纜直徑與載流量的關系，但環境溫度、電壓損耗、敷設方式對光伏電纜載流量的影響一般被忽略。那如何在光伏系統中正確選擇正確的交流電纜呢。

光伏電纜選擇

太陽能系統的光伏電纜選擇需要考慮以下幾點：

1、電壓損失

太陽能光伏系統中的電壓損失可以表示為：

電壓損耗=通過電流*光伏電纜長度*電壓系數

電壓損耗與光伏電纜的長度成正比。

在設計和安裝系統時，應遵循光伏組件陣列到逆變器和逆變器到并網點的距離盡可能近的原則。

我們需要保證光伏陣列與逆變器之間的直流電壓損耗小于陣列輸出電壓的3%，逆變器與并網點之間的交流電壓損耗不超過輸出的2%逆變器的電壓。

計算公式：△U=（I*L*2）/(r*S)

注：△U：電纜壓降-V

I：電纜需要承受的最大電流-A

L：電纜敷設長度-m

S：電纜截面積-mm2

r：導體的電導率-m/（Ω*mm2），銅的r=57，鋁的r=34

2、承載能力計算

我們在計算光伏電纜的載流量時，除了參考載流量表中的參數外，還需要考慮線材類型、安裝方式、環境溫度，通過這些修正系數得到實際的電流值。

光伏電纜的載流能力會根據環境溫度而變化。每個廠家光伏電纜的數據表都會有相應的溫度修正系數表，以便做出正確的選擇。

3、多芯光伏電纜平行敷設問題

在實際安裝場景中，光伏系統的交流光伏電纜可能與多根多芯光伏電纜平行敷設。例如，在小容量三相系統中，交流光伏電纜采用“1根四芯電纜”或“1根五芯電纜”電纜。單相系統將使用“1條二芯電纜”或“1條三芯電纜”電纜；在大容量三相系統中，交流接線采用多根光伏電纜并聯代替單芯大直徑電纜。在這種情況下，實際光伏電纜的載流能力將會衰減。我們需要在項目設計之初就考慮到這種衰減，

我們以安裝單相逆變器的住宅項目為例來計算光伏交流電纜?，F場交流電纜距離并網點30米。我們使用帶有PVC保護殼的交流電纜。

額定輸出電流=26.0A

最大輸出電流=27.3A

電纜類型：1根帶PVC保護的兩芯交流電纜；

電纜部分：最大交流輸出電流為27.3A，4平方光伏電纜正常額定電流為39A（空氣中）。

在環境溫度為45°C的情況下，溫度修正系數為0.79；

單相逆變器采用1根兩芯交流電纜，校正系數為0.85；

實際載流量計算（系數修正）：

39A*0.79*0.85≈26.2A＜27.3A

電壓損耗：△U=（I*L*2）/(r*S)=（27.3*30*2）/（57*4）≈7.18V；

電網電壓為230V，所以電壓損耗大于230V*2%=4.6V。

示例結論：

由于無故障運行的最大載流能力低于所用逆變器的最大輸出電流，因此本例中不能使用所選的交流電纜。

示例解決方案：

使用6平方光伏電纜

6平方光伏電纜正常額定電流為50A（空氣中）。

實際載流量計算（系數修正）：

50A*0.79*0.85=33.575A＞27.3A

電壓損耗：△U=（I*L*2）/(r*S)=（27.3*30*2）/（57*6）≈4.78V；電網電壓為230V，因此電壓損耗接近230*2%=4.6V。

因此，6平方光伏電纜是最佳選擇。

結論

為了避免太陽能光伏系統中出現相當大的電壓損失和可避免的故障，每次都必須選擇正確的光伏電纜。每個系統都需要在設計階段內置布線決策，以考慮關鍵組件（模塊、逆變器、電網連接）之間的距離以及任何其他可能影響布線電流承載能力的外部因素，例如外部環境溫度。選擇經過TUV認證的光伏電纜以及正確的系統設計將確保您的下一個太陽能光伏裝置擁有最安全和有效的光伏電纜解決方案。
