電線的使用壽命受材質(zhì)、環(huán)境、負載等多因素影響，正確判斷其壽命需結(jié)合外觀檢查、性能測試、使用環(huán)境評估等多方面綜合分析。以下是具體方法和要點：

一、從材質(zhì)與制造工藝判斷“理論壽命”

電線的“先天質(zhì)量”直接決定基礎(chǔ)壽命，可通過以下維度評估：

1.導(dǎo)體材質(zhì)

銅線：抗氧化性強，正常工況下理論壽命可達20-30年（家用環(huán)境）。

鋁線：易氧化，接頭處易因電阻增大發(fā)熱，理論壽命10-15年，且需定期維護。

劣質(zhì)導(dǎo)體（如銅包鋁、細銅絲絞合線）：壽命可能短至5-8年，易出現(xiàn)導(dǎo)體斷裂或氧化報廢。

2.絕緣層材料

PVC（聚氯乙烯）：普通型耐溫70℃，壽命約15-20年；阻燃型（ZR-PVC）壽命略長，可達20-25年。

XLPE（交聯(lián)聚乙烯）：耐溫90℃，化學(xué)穩(wěn)定性好，壽命25-30年，適合長期高負載場景。

橡膠絕緣：耐彎曲但易老化，常規(guī)橡膠壽命10-15年，硅橡膠（耐高溫）可達30年以上。

3.制造工藝

正規(guī)工藝：絕緣層均勻包裹導(dǎo)體，無氣泡、厚度達標（如2.5mm2銅線絕緣層厚度≥0.8mm），壽命接近理論值。

劣質(zhì)工藝：絕緣層?。ㄈ绾穸龋?.5mm）、偏心（局部過?。?，易因磨損或過熱加速老化，壽命可能縮短30%-50%。

二、通過使用環(huán)境評估“實際壽命折損”

環(huán)境因素會加速電線老化，需考察以下場景：

1.溫度影響

高溫環(huán)境（如廚房、暖氣旁）：每超過額定溫度10℃，絕緣層壽命減半。

例：PVC線在70℃下壽命20年，若長期處于80℃，壽命可能僅10年。

低溫環(huán)境：低于-15℃時，PVC絕緣層易變硬開裂，橡膠絕緣層彈性下降，可能引發(fā)短路。

2.濕度與腐蝕

潮濕環(huán)境（衛(wèi)生間、地下室）：水分滲入絕緣層會導(dǎo)致電解腐蝕，銅線可能生銹，鋁線加速氧化，壽命縮短20%-40%。

化學(xué)腐蝕（接觸酸、堿、油污）：絕緣層被腐蝕后易破損，導(dǎo)體加速銹蝕，壽命可能低于5年。

3.機械應(yīng)力

頻繁移動或彎曲（如拖地線、設(shè)備連接線）：多股線（BVR）導(dǎo)體易斷裂，單股線（BV）絕緣層易磨損，壽命可能僅5-10年。

拉伸或擠壓：電線被過度拉扯導(dǎo)致導(dǎo)體變形，或被重物擠壓產(chǎn)生內(nèi)部損傷，可能提前報廢。

三、通過外觀與性能檢測判斷“老化程度”

1.外觀檢查（肉眼可見的老化信號）

初期老化：輕微變硬、失去光澤，無明顯裂紋無氧化、顏色正常低（可觀察）

中度老化：表面出現(xiàn)細小裂紋，彎曲時裂紋擴大銅色變暗、鋁線發(fā)白（氧化）中（需關(guān)注）

嚴重老化：絕緣層大面積剝落、導(dǎo)體裸露導(dǎo)體發(fā)黑、斷裂高（立即更換）

2.性能測試

絕緣電阻測量：用兆歐表測試絕緣層電阻，若低于0.5MΩ（標準值≥1MΩ），說明絕緣性能下降，電線壽命縮短。

導(dǎo)體直流電阻測試：實測電阻超過國JIA標準（如20℃時，2.5mm2銅線電阻≤7.41Ω/km），表明導(dǎo)體氧化或截面積不足，需更換。

溫升測試：帶負載運行時，電線溫度超過額定值（如PVC線表面溫度＞60℃），說明散熱不良，壽命加速損耗。

四、根據(jù)負載情況評估“損耗速度”

長期滿負荷運行：如4mm2銅線長期承載7000W功率（接近載流量），絕緣層因發(fā)熱加速老化，壽命可能從20年縮短至10-12年。

頻繁啟?；蚨搪窙_擊：電流突變產(chǎn)生的電磁力會損傷導(dǎo)體結(jié)構(gòu)，絕緣層可能因瞬間高溫碳化，大幅縮短壽命。

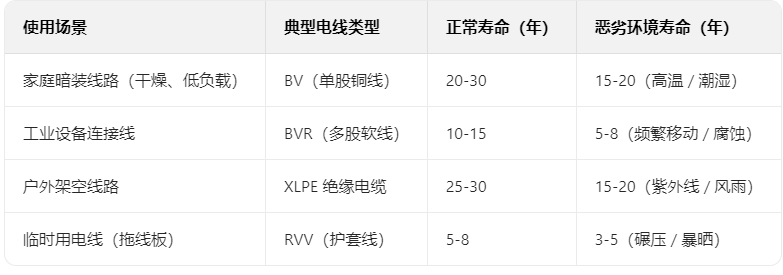

五、不同場景下的壽命參考值

六、延長電線壽命的實用建議

避免過載：按功率匹配線徑，預(yù)留20%-30%載流余量（如5000W電器用4mm2銅線而非2.5mm2）。

改變環(huán)境：高溫處加裝隔熱層，潮濕處用防水膠帶密封，戶外線用鎧裝電纜防鼠咬。

定期維護：每5年請電工檢查線路，測試絕緣電阻和接頭牢固性，及時處理老化跡象。

優(yōu)選材質(zhì)：家裝優(yōu)先選阻燃型銅線（如ZR-BV），復(fù)雜環(huán)境用耐候性更強的XLPE或硅橡膠電線。

總結(jié)：何時必須更換電線？

出現(xiàn)以下情況時，需立即更換：

絕緣層大面積開裂、剝落，導(dǎo)體裸露；

電線帶負載時明顯發(fā)熱（手感溫度＞50℃）；

實測絕緣電阻＜0.5MΩ，或?qū)w電阻超標；

電線使用超過20年（銅線）或10年（鋁線）且未維護。

通過“材質(zhì)評估+環(huán)境分析+定期檢測”的組合方式，可判斷電線壽命，避免因線路老化引發(fā)安全隱患。
