各位工程師們，是不是在智能電網(wǎng)施工時(shí)糾結(jié)著究竟是選擇銅電纜好？還是鋁合金電纜好呢？不用糾結(jié)啦！今天小編就跟大家一起分析分析銅電纜和鋁合金電纜各種指標(biāo)比較，讓各位工程師們能快速的根據(jù)智能電網(wǎng)的特點(diǎn)選擇合適、安全、可靠、性?xún)r(jià)比高的電纜！

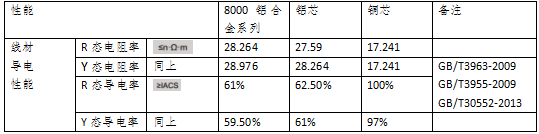

1.鋁合金導(dǎo)體導(dǎo)電性不如銅也不如鋁

2.機(jī)械抗拉強(qiáng)度，鋁合金比銅差30%

3.鋁合金最大允許牽引強(qiáng)度比銅差很多

4.耐腐蝕性能，8000系列鋁合金不如銅

GB/T19292.2-2003標(biāo)準(zhǔn)表1注4中說(shuō)明：鋁合金耐腐蝕性低于普鋁更差于銅，這是因?yàn)殇X合金電纜加入了鎂、銅、鋅、鐵元素，因此易于發(fā)生局部腐蝕如應(yīng)力腐蝕斷裂、層蝕、晶間腐蝕，而且8000系列鋁合金屬于易腐蝕配方，鋁合金電纜增加了熱處理工序，易造成物理狀態(tài)不均勻，比銅電纜更容易被腐蝕。

5、斷裂延伸率，鋁合金不如銅，比鋁稍好

6.耐溫性能，鋁合金與銅比相差大

銅的熔點(diǎn)為1080℃而鋁和鋁合金的熔點(diǎn)為660℃所以銅導(dǎo)體是耐火電纜更好的選擇。雖然現(xiàn)在一些鋁合金電纜廠家宣稱(chēng)可以生產(chǎn)耐火鋁合金電纜并且通過(guò)了相關(guān)國(guó)家標(biāo)準(zhǔn)測(cè)試，但鋁合金電纜與鋁電纜此方面沒(méi)有差別，如果處于火災(zāi)中心(以上)即溫度高于鋁合金和鋁電纜熔點(diǎn)時(shí)，不論電纜采取何種隔熱措施，電纜會(huì)在很短的時(shí)間內(nèi)融化，喪失導(dǎo)電功能，因此鋁和鋁合金不宜用做耐火電纜導(dǎo)體，也不宜在人口密集的城市配電網(wǎng)中使用，城市配電網(wǎng)中更應(yīng)該使用銅電纜。

7.鋁合金熱膨脹系數(shù)遠(yuǎn)高于銅，AA8030鋁合金甚至高于普鋁

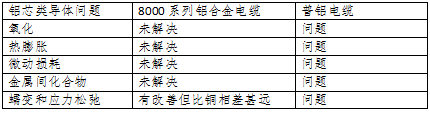

8.鋁合金沒(méi)有解決鋁氧化問(wèn)題

鋁合金或鋁暴露在大氣中會(huì)迅速形成一種堅(jiān)硬、粘結(jié)力強(qiáng)但易碎，大約10nm厚度的薄膜，具有較高的電阻率，它的硬度和粘結(jié)力使它難以形成導(dǎo)電觸點(diǎn)，這是鋁和鋁合金安裝前必須剔除表面氧化層的原因。銅表面也會(huì)氧化，但氧化層柔軟并且在承受力時(shí)容易破碎成為了半導(dǎo)體，形成了金屬-金屬類(lèi)接觸。

9.鋁合金電纜在應(yīng)力松弛和抗蠕變性方面有改善但遠(yuǎn)不及銅

在普鋁中加入特定的元素，可以改善普鋁的蠕變性能，但其提高的程度相對(duì)普鋁也非常有限，與銅相比尚有巨大差距。如果沒(méi)有成熟工藝嚴(yán)格控制，鋁合金電纜改善蠕變性能方面也是無(wú)法保證的。

10.鋁合金電纜沒(méi)有解決鋁的連接可靠性問(wèn)題
