BV/BVR電線的新國家標準、多芯股數及單絲直徑

BV電線，全稱銅芯聚氯乙烯絕緣電線，即一般用途單芯硬導體無護套電纜，也就是我們?nèi)粘Ｉ钪惺褂玫钠胀ń^緣電線、家裝電線，是最常用的電線類型。具有抗酸堿、耐油性、防潮、防霉等特性。

一、結構及材質

1.分類和用途是用來分布電流用的，屬于布電線類，用字母“B”表示；

2.導體材料是銅(無氧銅桿)，用字母“T”表示，布電線中銅芯導體省略表示；

3.絕緣材料為聚氯乙烯，用字母“V”表示；

BV電線結構簡單，有的還有護套，護套材料為聚氯乙烯也用字母V表示，如BVV電線表示銅芯聚氯乙烯絕緣聚氯乙烯護套圓型電線。常用BV線徑從1.5平方毫米到240平方毫米不等。

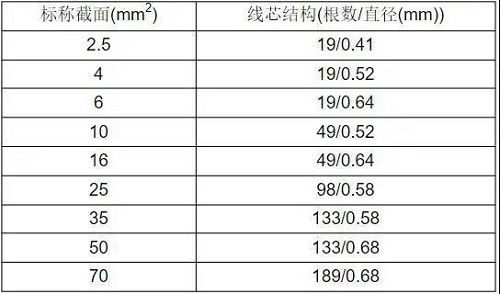

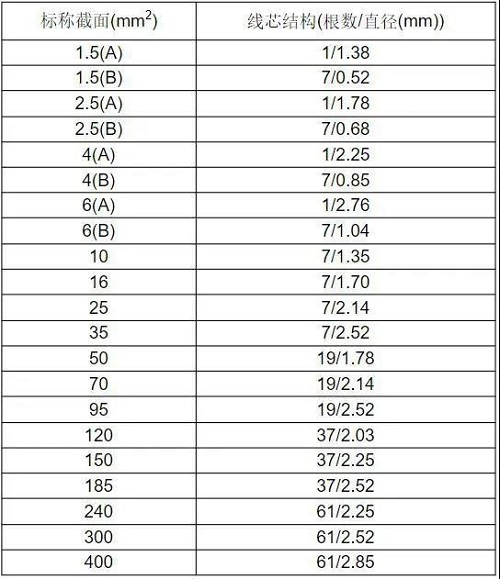

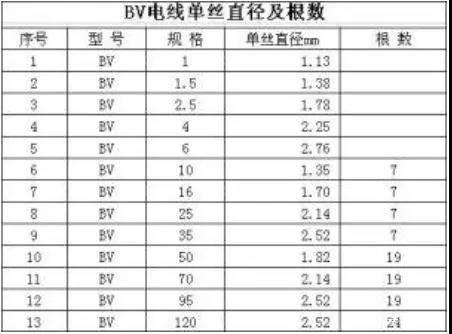

二、新國家標準、單絲直徑及根數

1、單絲直徑及根數圓的面積公式：半徑×半徑×3.14(圓周率)。

故截面積為：0.89×0.89×3.14=2.487194約等于2.5mm2

以下類推，

1-6平方均為單芯直徑，10平方以上為多芯。

2、BV執行標準

GB/T5023.3-2008

3、電線載流量計算

銅線每平方毫米6安培。鋁線是每平方毫米5安培(僅供快速估算)

4平方的銅線：4*6=24A

6平方的銅線：6*6=36A

10平方的銅線：10*6=60A

16平方的銅線：16*6=96A

4、使用環境及用途

BV電線使用環境及用途：適用于交流電壓450/750V及以下動力裝置、日用電器、儀表及電信設備用的電線電纜。

5、電阻=電線長度x導電系數/截面積

BV額定電壓450/750V

BVR額定電壓450/750V
